广创易胜逆变式空气等离子切割机LGK-60/80/100/120Y

用途及特点

LGK系列空气等离子切割机属于一种全新设计的金属加工设备，采用了二十世纪末先进的绝缘栅大功率晶体管IGBT及脉冲宽度调制(PWM)软开关全桥技术设计制造。该系列切割机可以切割所有金属材料，特别适合于切割火焰切割法不能切割的高合金钢和有色金属。该系列切割机具有理想的静外特性及良好的动态特性，具备高频引弧功能，特点如下：

电弧能量高度集中，稳定性好，切割力强。

切割速度快（是气割的3 – 5倍）。

切割成本低。

切口狭窄，光洁，整齐，接近于垂直。

工件变形小。

切割电流连续可调。

引弧容易。

操作非常方便。

重量轻，体积小，便于移动。

另外在设计之初还充分考虑了切割机使用的经济性，用电效率高达90%，功率因数达0.89。这一系列先进的设计通过了严格的测试，达到了以下标准：CCC—符合GB/T15579.1-2013标准；外壳防护等级： IP21S，适合于野外作业，绝缘等级：F级，并可防水和异物进入焊机。

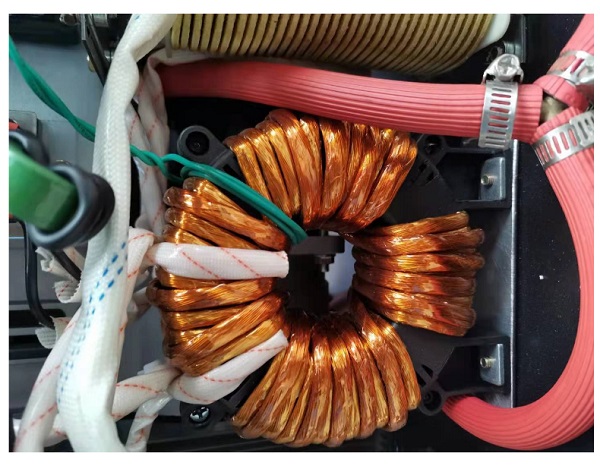

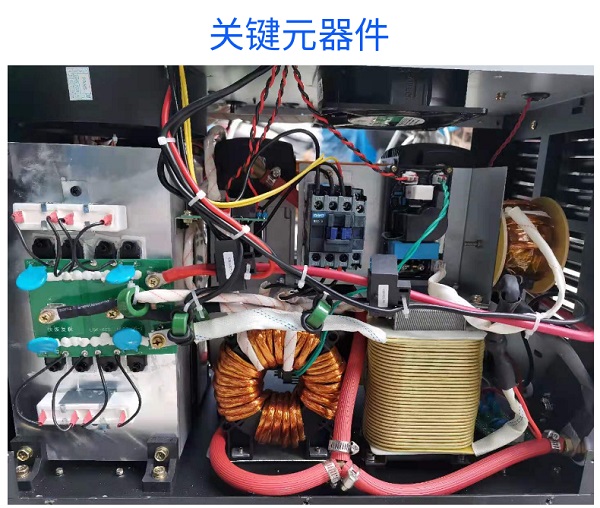

本系列切割机采用了IGBT中频逆变技术，工频单相220/三相380V电源输入，直接整流后送给由IGBT等器件组成的逆变器变为中频交流，经中频变压器隔离、中频整流器整流滤波后输出一适合于切割的直流电。通过这个过程，提高了切割机的动态响应能力，减小了变压器、电抗器的体积和重量，同时也提高了整机用电效率。

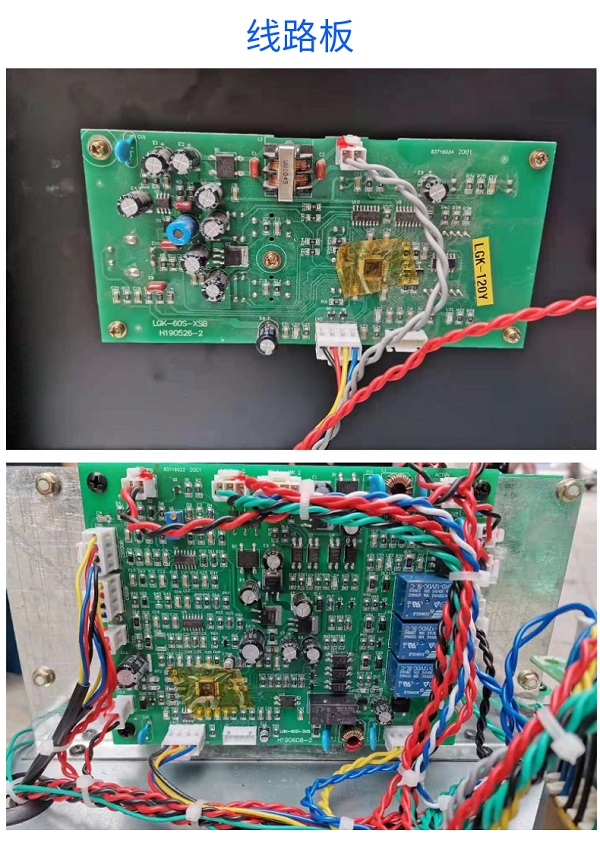

控制的电路设计实现了整机闭环控制, 使切割电源具有垂直陡降的外特性和良好的抗电网波动能力。给定电路输入给定信号，用于调节输出电流；反馈电路对输出电流进行采样放大，从而得到满足要求的反馈信号；脉宽调制（PWM）电路对给定信号和反馈信号进行比较，以决定输出脉冲宽度；驱动电路将控制脉冲进行功率放大驱动IGBT。保护电路实现过流、气压、过热等极端情况下的保护，确保IGBT 的可靠工作。切割机采用合理的逻辑顺序控制，能实现提前送气、高频引弧、切割、滞后关气等过程。
